發布時間：2018-08-07作者：

中天 | BIM出大招，助力工程總承包！

真    心    締    造    美    好    家    園

Create Sweet Homes With Sincere Heart

前  言

我院于2017年成功中標溫州肯恩大學葛和凱樓（建筑與設計學院）工程總承包項目，

項目采用EPC工程總承包管理模式，BIM技術貫穿項目全過程，從質量、進度、成本等方面推動項目有序實施。

溫州肯恩大學位于溫州市甌海區，經中國教育部批準，由美國肯恩大學與溫州大學合作創辦。

葛和凱樓項目位于大學校園中軸線上，建筑面積14995平方米，建筑高度23.00米，地上5層。

BIM是什么？

BIM即建筑信息化模型，能將工程項目在全生命周期中各個不同階段的工程信息、過程和資源集成在一個模型中，方便被工程各個參與方使用。

通過三維數字技術模擬建筑物所具有的真實信息，為工程設計和施工提供相互協調、內部一致的信息模型，

使該模型達到設計施工的一體化，各專業協同工作，從而降低了工程生產成本，保障工程按時按質完成。

BIM關鍵詞

三維數字技術 /  信息模型  /  協同管理  / 集成

小編在前面幾期已多次介紹過BIM技術，相信BIM的“威力”大家有所耳聞，

下面就BIM技術在肯恩大學葛和凱樓（建筑與設計學院）項目的運用和管理，做個深入介紹。

看看BIM出的大招吧！

在項目規劃設計階段，BIM技術可以完全實現三維仿真系統的多維應用，

特別是對建設方案的性能分析，諸如舒適度、空氣流動性、噪聲云圖等指標，從而達到輔助規劃設計與管理的作用。

溫州肯恩大學葛和凱樓（建筑與設計學院）工程總承包項目BIM模型圖

BIM技術下的設計過程是以三維狀態為基礎，模型匯集各專業設計信息，

解決設計過程中的設計碰撞、信息傳遞孤島等問題，從而減少設計成本，提高設計質量。

溫州肯恩大學葛和凱樓（建筑與設計學院）工程總承包項目全專業模型圖

碰撞檢查與管線綜合圖

在項目建設實施質量上，BIM的作用依然顯著

1、依托BIM模型的工程例會，可以大大縮短各專業人員的溝通時間，提高溝通效率；

2、歷史數據積累和共享：利用BIM模型可以對建筑各個構件賦予相關信息，可以根據施工過程變更進行信息更替，

并且對歷史數據具有可追溯性，避免在施工過程中的不必要糾紛；

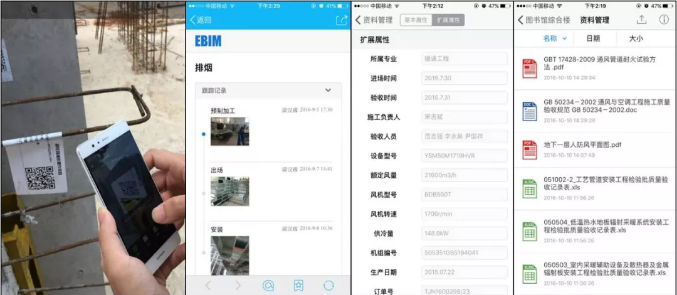

3、變革質量安全檢查：依托現場管理協同平臺，管理人員可以通過手機移動端在模型相應位置錄入質量、進度、安全、文明等問題，

減少了項目質量安全管理人員的數據準備工作量，減少與項目領導、監理等人員的溝通成本、溝通時間。

PC端可對每個構件生成二維碼，掃一掃二維碼進行模型定位，可調取其構件信息，包括尺寸、樓層、型號、系統等。

模擬施工進度，發現其工期安排的不合理性，優化工期安排；

4D模擬圖

場地布置模型圖

通過BIM技術模擬復雜節點施工工藝，

提前控制施工風險，確保項目順利實施

通過BIM深化設計降本增效

砌塊深化設計：與傳統的砌筑相比節省材料約 6.80％

鋼筋深化設計：節省材料明顯，總損耗率降低至 0.57％

模板深化設計：材料節省約５％

機電管綜深化設計：材料精確提取，減少返工，節約人力成本

通過BIM設計提高工程量計算準確性

通過BIM設計限額領料，合理分配項目成本

綜上，整個項目通過BIM技術，有效的推動了項目實施，有效減少變更、一次成形，提高交付質量，加快進度降低造價，提高效率，提高利潤率！

您的工程運用了BIM技術嗎？
